鎧裝屏蔽計算機電纜

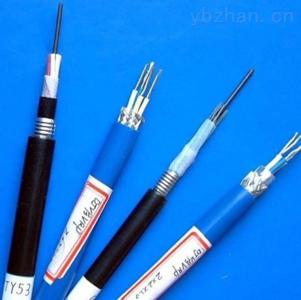

    上圖所示為鎧裝屏蔽計算機電纜，從外觀上也可以大致的看出該計算機電纜的型號結構組成，下面我們找來它的CAD結構圖，一起深入了解一下：

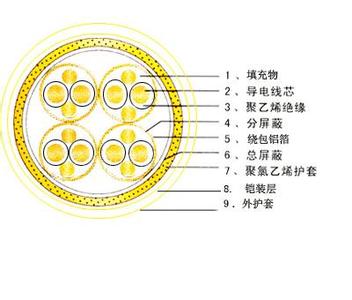

鎧裝屏蔽計算機電纜結構圖

    從圖中我們可以看出是一根4對芯線的計算機電纜，護套內(nèi)有填充，沒對芯線也有屏蔽層：
我們從內(nèi)而外介紹：
導電芯線：計算機電纜最核心的部分，負責信號的傳輸部分；
芯線絕緣層：該計算機電纜采用聚氯乙烯絕緣方式對每一根芯線進行絕緣，使得芯線與芯線之間不會產(chǎn)生信號干擾，保證信號的質量；
填充層：填充層應用于沒對芯線之間以及每根芯線之間，填充層的存在起到固定的作用，也起到保護的作用；
分屏蔽層：分屏蔽層是針對計算機電纜每對芯線間的信號干擾，同樣保證信號的質量度，這個計算機電纜圖中所示，是由繞包鋁箔機構完成的分屏蔽機構；
總屏蔽層：整個計算機電纜最后一層屏蔽結構，一方面起到保護作用，當然也起到屏蔽外界干擾的作用；
聚氯乙烯護套：完成對基本計算機電纜機構的包扎，成型；
鎧裝層以及護套：屏蔽，保護。

以上就是今天為大家解說的關于計算機電纜型號認識的相關文章。
